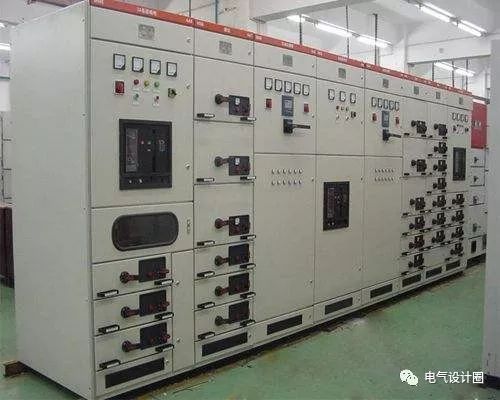

單線圖是將低壓成套開關設備主回路三相電路用單線的簡化畫法繪制出來，在各級配電網系統圖中使用。

在閱讀低壓配電系統單線圖時需要注意到斷路器的接插符號的位置， 例如對于MNS3.0的01方案，接插符號繪制在斷路器的上下方，說明斷路器是抽出式的:若接插符號繪制在斷路器和電流互感器組合的上下方，則說明該主回路是抽出式的。

在單線圖上若只有單套電流互感器則表示該電流互感器安裝在B相L2.上，一般多用于三相平衡負載如電動機主回路中。照明回路一般需要采用三套電流互感器。

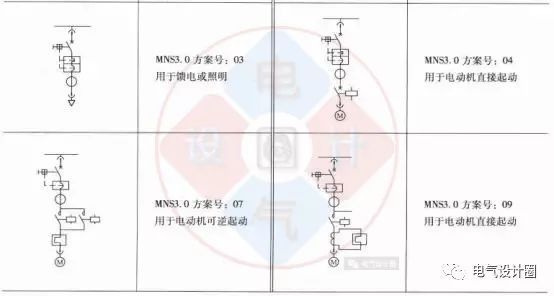

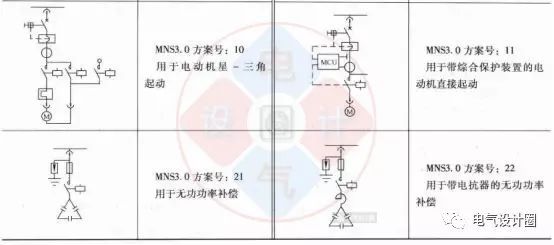

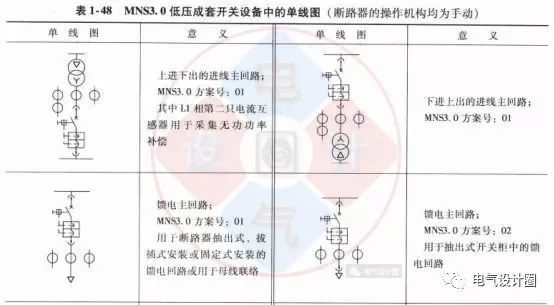

單線圖標識往往與低壓成套開關設備的一-次方案有關。表1-48中的單線圖對應的方案配置描述可查閱本書后續相關內容。
